[Porta bote] - support moteur avant

Page 1 sur 2 1, 2  Suivant

Aller en bas

[Porta bote] - support moteur avant Empty [Porta bote] - support moteur avant

Message  Vgregory le Dim 29 Mar 2015 - 19:03

J'ai profité du beau soleil de cet après-midi pour prendre les cotes pour un futur support moteur avant.

L'idée première était de ponter tout l'avant de la porta bote jusqu'au premier banc mais ça représente quand même un peu bcp de surface (un triangle d'1,5m de haut sur 1m de base).
J'ai revu mon projet à la baisse et vais me contenter dans un premier temps d'un support allant de la proue jusqu'au début des mousses.
Cela sera largement suffisant pour le moteur.

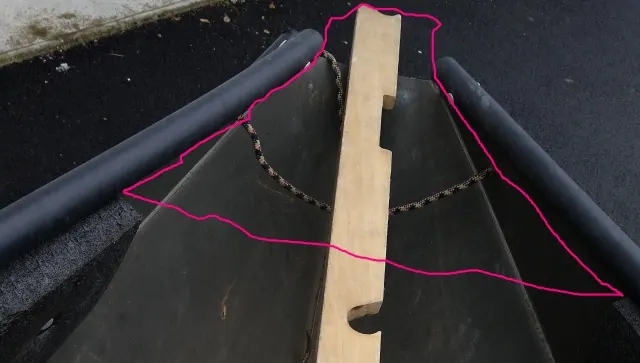

La zone à traiter :
[Porta bote] - support moteur avant Avant10

Le gabarit :
[Porta bote] - support moteur avant Platef10
Les cotes pour ceux que ça intéresse :
Base : 54 cm
Hauteur totale : 57 cm
Largeur de l'avancée : 14 cm
Longueur de l'avancée : 7 cm

Pour fixer le moteur, il suffira ensuite d'ajouter à l'avant une plaque métallique pliée en équerre sur laquelle je pourrai fixer le moteur.

Pour faire tenir la plaque sur la barque, des équerres de 30x30x200 popées de chaque côté.
Des goupilles ou des écrous à ailettes permettront de solidariser l'ensemble.

Reste à choisir le matériau du support : bois ou alu?

A comparer avec le coût d'achat de la solution clé en main proposée par le fabriquant : 79€ hors fdp (Rémy tu connais les fdp?).

A suivre.
Vgregory
Vgregory

Messages : 15894
Date d'inscription : 20/05/2012
Age : 46
Localisation : Saulx les chartreux

http://evmt-team.skyrock.com

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Vgregory le Dim 29 Mar 2015 - 19:26

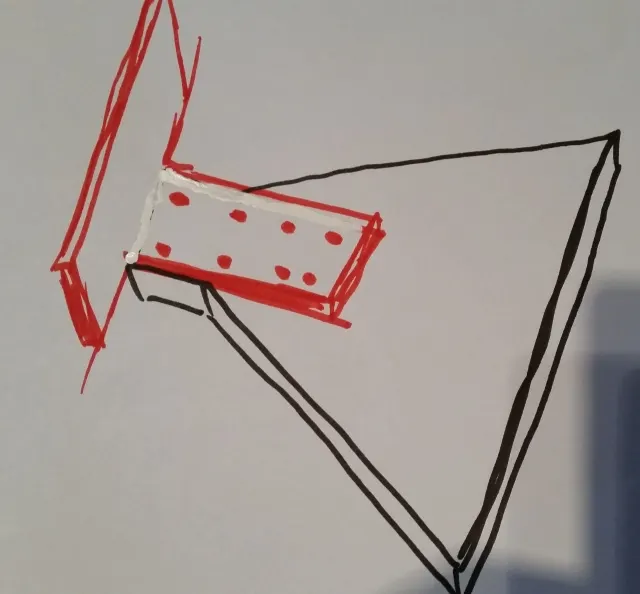

En gros ça donnera ça :
[Porta bote] - support moteur avant Avant210
Vgregory
Vgregory

Messages : 15894
Date d'inscription : 20/05/2012
Age : 46
Localisation : Saulx les chartreux

http://evmt-team.skyrock.com

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Fanch le Dim 29 Mar 2015 - 19:38

J'y connais rien, mais j'imagine que le bois serait plus facile à travailler. Un imputrescible ou vernis?

[Porta bote] - support moteur avant P1010762

[Porta bote] - support moteur avant 5er-chocks-018_cropped-723169
Fanch
Fanch
Modérateur

Messages : 5254
Date d'inscription : 16/09/2012
Age : 39
Localisation : etiolles

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  bouguenec le Dim 29 Mar 2015 - 19:55

Je ne vois pas comment tu fais tenir ton support sur la portabote, car il lui faut encaisser la poussée du moteur et la transmettre à l'embarcation?
bouguenec
bouguenec

Messages : 731
Date d'inscription : 06/03/2014
Age : 51
Localisation : Bretigny

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Vgregory le Dim 29 Mar 2015 - 20:02

@Fanch a écrit:J'y connais rien, mais j'imagine que le bois serait plus facile à travailler. Un imputrescible ou vernis?

[Porta bote] - support moteur avant P1010762

[Porta bote] - support moteur avant 5er-chocks-018_cropped-723169

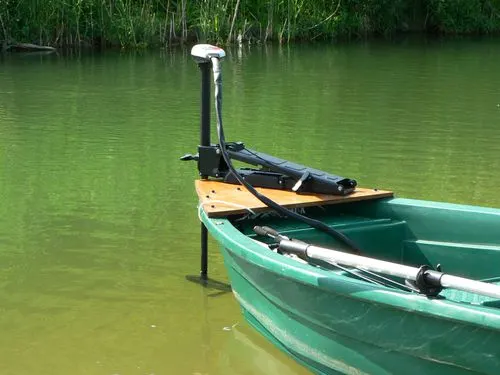

Voila dans l idée c est ça.
Bois ou métal, seul le materiel de decoupe change.
Ça dependra juste du prix. Perso je prefererai un tôle d alu. On verra.

@bouguenec a écrit:Je ne vois pas comment tu fais tenir ton support sur la portabote, car il lui faut encaisser la poussée du moteur et la transmettre à l'embarcation?
la plaque sera fixée sur chaque côté de la porta avec des equerres dans le genre de celles qu on utilise piur les bancs.
je les pop sur la barque et j y fixerai le support avec des vis papillons ou des goupilles.
Vgregory
Vgregory

Messages : 15894
Date d'inscription : 20/05/2012
Age : 46
Localisation : Saulx les chartreux

http://evmt-team.skyrock.com

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  jeje vlp le Dim 29 Mar 2015 - 20:42

Salut
ta premiere photo sur la barque verte c ce que j ai fait sur sur la mienne
jeje vlp
jeje vlp
Modérateur

Messages : 3022
Date d'inscription : 03/11/2012
Age : 46
Localisation : vert le petit

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Vgregory le Lun 30 Mar 2015 - 16:26

Finalement c'est tôle daluminium en damier de 2-3.5 mm.
Reste à revérifier les cotes, couper et riveter.
Vgregory
Vgregory

Messages : 15894
Date d'inscription : 20/05/2012
Age : 46
Localisation : Saulx les chartreux

http://evmt-team.skyrock.com

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  blabass10520 le Lun 30 Mar 2015 - 18:22

je vois que la préparation de cette année est au top!!!!; y'a pas que moi qui trime!!!!!!!!!!!:-)) Very Happy Very Happy
blabass10520
blabass10520

Messages : 5108
Date d'inscription : 17/11/2012
Age : 52
Localisation : Massy

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Admin le Lun 30 Mar 2015 - 18:33

C est plus un porta boat c est un portavion...
Admin
Admin
Administrateur

Messages : 9121
Date d'inscription : 16/03/2010
Age : 52
Localisation : Bouray sur Juine

http://www.carnessonne.com/

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Vgregory le Lun 30 Mar 2015 - 19:36

Bah non ça reste amovible, léger et pratique.
Noel si tu passes dans la semaine je te montrerai.
Vgregory
Vgregory

Messages : 15894
Date d'inscription : 20/05/2012
Age : 46
Localisation : Saulx les chartreux

http://evmt-team.skyrock.com

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  bouguenec le Mer 1 Avr 2015 - 19:35

bouguenec
bouguenec

Messages : 731
Date d'inscription : 06/03/2014
Age : 51
Localisation : Bretigny

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  blabass10520 le Mer 1 Avr 2015 - 20:36

dès que tu as des photos:-)) Very Happy
blabass10520
blabass10520

Messages : 5108
Date d'inscription : 17/11/2012
Age : 52
Localisation : Massy

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Vgregory le Jeu 2 Avr 2015 - 16:11

@bouguenec a écrit:un site avec des modifs intéressantes http://www.exploroz.com/Forum/Topic/84303/Porta_Bote_mods.aspx

Je l'avais bien potassé celui là Wink
Par contre je ne vois pas comment il peut enlever la planche sans défoncer les mousses.
Vgregory
Vgregory

Messages : 15894
Date d'inscription : 20/05/2012
Age : 46
Localisation : Saulx les chartreux

http://evmt-team.skyrock.com

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Vgregory le Jeu 2 Avr 2015 - 19:19

Sièges, platines et pieds livrés et assemblés.
Y a plus qu à monter le deck.
20150402_184934" alt="" />
Remarque judicieuse : puisqu il semble qu il n y ait qu un seul modele de porta deck, ça veut donc dire que tous les modeles de porta bote ont les memes cotes à l avant!!! A Au moins jusqu au premier banc.
Vgregory
Vgregory

Messages : 15894
Date d'inscription : 20/05/2012
Age : 46
Localisation : Saulx les chartreux

http://evmt-team.skyrock.com

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  blabass10520 le Jeu 2 Avr 2015 - 19:51

il va falloir que j'essaye ces sièges:-)) Very Happy Very Happy
blabass10520
blabass10520

Messages : 5108
Date d'inscription : 17/11/2012
Age : 52
Localisation : Massy

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Vgregory le Sam 4 Avr 2015 - 19:43

Allé c'est parti.

1 - Le lieu du crime :
[Porta bote] - support moteur avant Image010

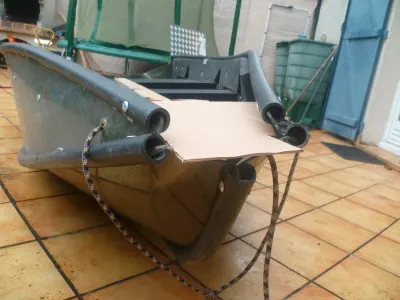

2 - Ajustage du gabarit :
[Porta bote] - support moteur avant Image011
[Porta bote] - support moteur avant Image012
[Porta bote] - support moteur avant Image013

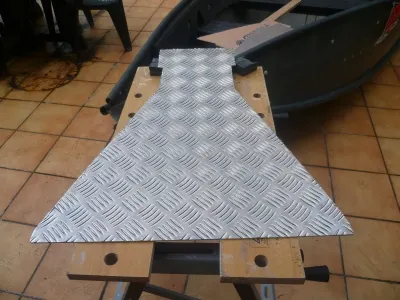

3 - Découpe de l'alu :
[Porta bote] - support moteur avant Image015
[Porta bote] - support moteur avant Image016

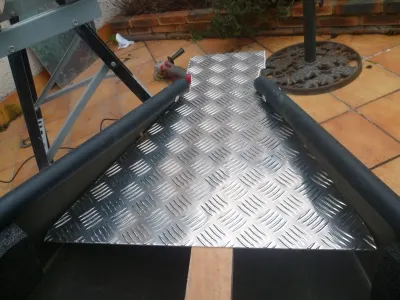

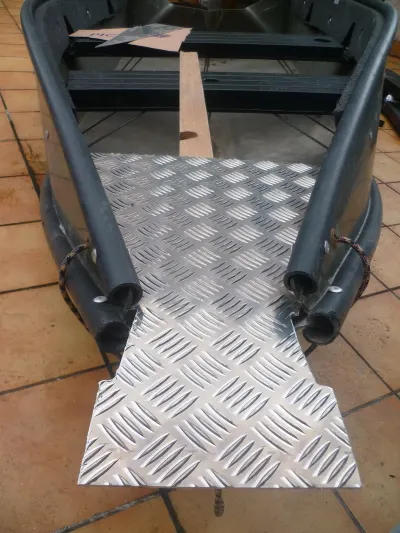

4 - Ajustage :
[Porta bote] - support moteur avant Image017
[Porta bote] - support moteur avant Image018

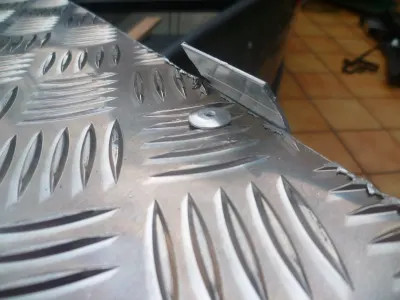

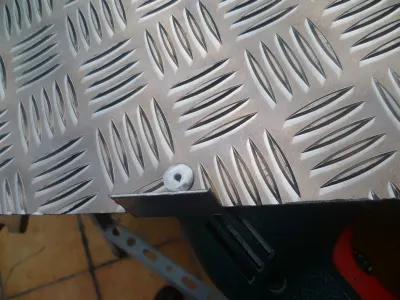

5 - Positionnement des attaches (fixation avec des rivets alu / alu) :
[Porta bote] - support moteur avant Image019
[Porta bote] - support moteur avant Image021

6 - Trous de raccord à la coque :
[Porta bote] - support moteur avant Image022

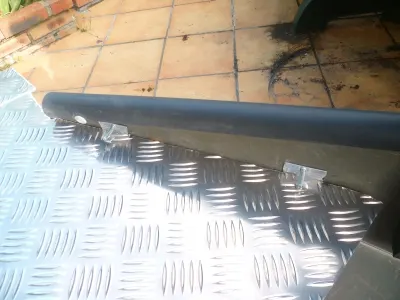

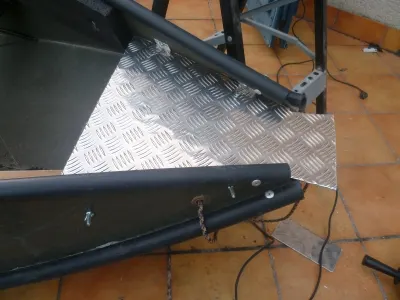

7 - Une fois la coque percée :
[Porta bote] - support moteur avant Image023
[Porta bote] - support moteur avant Image024
[Porta bote] - support moteur avant Image025
[Porta bote] - support moteur avant Image026

L'angle aigu formé par la coque et le support ne me permet pas de mettre les papillons à l'intérieur de la portabote. Faudra juste faire gaffe à pas les faire tomber dans la flotte.

Demain, positionnement des équerres de charpente et montage du support moteur vertical.
Vgregory
Vgregory

Messages : 15894
Date d'inscription : 20/05/2012
Age : 46
Localisation : Saulx les chartreux

http://evmt-team.skyrock.com

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Invité le Sam 4 Avr 2015 - 19:59

Faut que tu montes ton entreprise Vincent ... La fortune est assurée Smile

En tout cas Bravo, c'est du bon boulot !
avatar
Invité
Invité


Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  jeje vlp le Sam 4 Avr 2015 - 20:01

salut
super
l alu tu a pris combien épaisseur ?
jeje vlp
jeje vlp
Modérateur

Messages : 3022
Date d'inscription : 03/11/2012
Age : 46
Localisation : vert le petit

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Vgregory le Sam 4 Avr 2015 - 20:05

C est du 2 / 3.5.
Une fois fixé la rigidité est suffisante. Par contre à plier sans étau c est pas la peine d où la solution équerre de charpente.
Je vais peut etre ajouter un rebord sur le grand côté histoire de pouvoir poser les leurres sans qu ils tombent au fond de la barque.
Vgregory
Vgregory

Messages : 15894
Date d'inscription : 20/05/2012
Age : 46
Localisation : Saulx les chartreux

http://evmt-team.skyrock.com

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Fanch le Sam 4 Avr 2015 - 20:22

Nickel! Avec quel outil as-tu réussi à découper la plaque?
Fanch
Fanch
Modérateur

Messages : 5254
Date d'inscription : 16/09/2012
Age : 39
Localisation : etiolles

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  blabass10520 le Sam 4 Avr 2015 - 20:26

waouh! rien à dire! mais tu n'as rien oublié? un porte gobelet pour le verre de François:-)) Very Happy Very Happy
blabass10520
blabass10520

Messages : 5108
Date d'inscription : 17/11/2012
Age : 52
Localisation : Massy

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Vgregory le Sam 4 Avr 2015 - 20:33

@Fanch a écrit:Nickel! Avec quel outil as-tu réussi à découper la plaque?
Une meuleuse et un disque à métal.
Vgregory
Vgregory

Messages : 15894
Date d'inscription : 20/05/2012
Age : 46
Localisation : Saulx les chartreux

http://evmt-team.skyrock.com

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Admin le Sam 4 Avr 2015 - 21:32

Du beau boulot !

Je verrais bien une gaine protectrice tout le tour de la plaque, pour empecher les frottements...
Admin
Admin
Administrateur

Messages : 9121
Date d'inscription : 16/03/2010
Age : 52
Localisation : Bouray sur Juine

http://www.carnessonne.com/

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Vgregory le Sam 4 Avr 2015 - 22:02

On verra mais ça serait compliqué à faire tenir.
Vgregory
Vgregory

Messages : 15894
Date d'inscription : 20/05/2012
Age : 46
Localisation : Saulx les chartreux

http://evmt-team.skyrock.com

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  bouguenec le Sam 4 Avr 2015 - 22:15

Superbe boulot, félicitations! Et les essais en Seine c'est pour quand?
bouguenec
bouguenec

Messages : 731
Date d'inscription : 06/03/2014
Age : 51
Localisation : Bretigny

Revenir en haut Aller en bas

[Porta bote] - support moteur avant Empty Re: [Porta bote] - support moteur avant

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
